当前位置: 首页  »   产品中心  »   变压器  »   隔离变压器  »   UPS旁路隔离变压器

隔离变压器

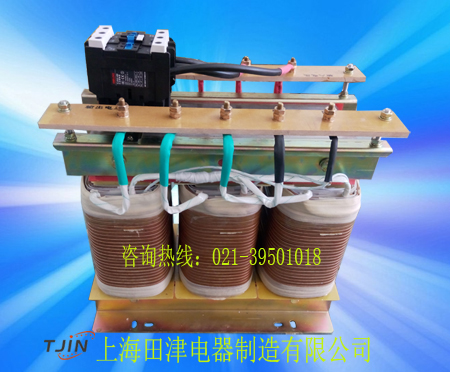

UPS旁路隔离变压器

UPS旁路隔离变压器

型 号:SBK-50KVA

电 压:380V变380v

功 率:50KVA



  • 产品信息
  • 产品特点
  • 应用领域

       三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型变压器,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先、、进水平 ,GDG、GSG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz,电压2000V以下的电路中,广泛用于进出口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

+ 产品特点

隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

+ 特性优点:

1、 高度隔离

2、 N-G性能良好

3、高度共模干扰抑制

4、 将△转换为Y或Y至△

5、电压抽头容易转换

6、 按用户的特殊性能要求设计

隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器(三角/星形)

1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

二、在电源输出端接入隔离变压器(星形/三角)

1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。

3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。

(低损耗型三相干式安全隔离变压器(H级180℃绝缘等级)

  变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,铁芯采用 全新优质高硅硅钢片叠装,全斜接缝。本公司采用先进的制作工艺,有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

技术参数


 三相

容    量

1KVA-3000KVA


输入电压

根据用户需求订制各种电压(3000V以下电压)如:220V/270V/380/415V

输出电压

根据用户需求订制各种电压(3000V以下电压)如:24V/36V/200V/220V/

380V/400v/440v/480v/660V/690v/1140v

输出电压准确性

±1%

电压变动率

≤1.5%

输出波形失真度

无波形失真

绝缘等级

F级、H级、HC级可供选择(常规为F级)

工作效率

≥98%

适用频率

50/60Hz



Y/Y,Y/△,△/Y,△/△任益组合



允许超过1.2倍额定负载工作4小时(可长期满载)

≤35dB



≤60℃



≥150MΩ

2500VAC/1min

联接方式

过载能力

噪声

温升

绝缘电阻

抗电强度

冷却方式

干式风冷



温度:-20~+45℃湿度:≤90%



海拔高度:≤5000m,无腐蚀性气体及导电粉尘

产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准

工作环境

工作场所

执行标准

材料说明:

一、铁芯

采用全新优质高硅硅钢片,主要材质为0.35厚H18、H14、H12、Z11的优质硅钢片,我们根据客房的要求和使用条件,选用最合适之材料,使变压器性能设计达到最佳。(常规材料为全新优质硅钢片)。

二、线材

采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H级180℃)。

三、绝缘材料

采用耐高温绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。

四、接线端子排

 小功率采用端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。

五、夹件

主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。

产品优势

1、科学合理的设计,将电压变动率控制在1~1.5%以内。

2、采用优质全新硅钢片制做,有效减少铁损,提高效率。

3、采用高度耐温优质线材制做,自身损耗降至最低,大大提高功效。

4、采用H级绝缘, 耐高温绝缘材料,提高了耐高压强度、绝缘等级,延长使用寿命。

5、高效率设计,真正达95%以上。

6、专业外观设计,美观、新颖,功率密度大,体积小,空间使用率高。7.产品按结构分为开启式和防护式两种,防护式是采用钢板加工成箱壳,变压器在箱壳内部,箱壳外有进出线孔,以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等

订货需知

1、变压器的基本型号、规格、容量及数量;

2、变压器的初、次级电压;

3、提供次级电压时最好再提供各输出电压的容量分配;

4、外形及安装尺寸仅供参考,如要求的尺寸需要改变,须在订货时说明。

注:用户如有特殊要求,本公司可以代为设计制造。
