硅钼棒电炉加热变压器

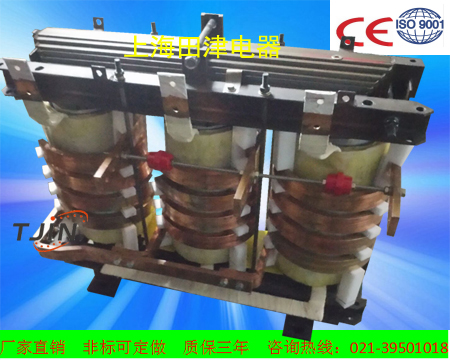

硅钼棒加热用变压器

型号：HSG-250KVA

电压：380v/60v

材质：全铜

可根据要求设计定做

产品信息
产品特点
应用领域


应用范围电源品牌田津电器

型号 HSG HDG 频率特性低频

电源相数三相单相铁心形状 EI 尖角型

冷却形式干式铁心形式芯式

绕组形式双绕组防潮方式开放式

冷却方式自冷外形结构立式

电压比 1V 3V 7V 10V 20V 25V 28V 30V 42V 55V 60V 70V 110V 170V 180V

效率(η) 95%

额定功率 1KVA-300KVA 波形无附加波形失真

1概述
硅钼棒(玻璃电熔)炉变压器是我公司针对硅钼棒电炉（玻璃电熔炉）配套而设计，适用于电源隔离低压输出的场合。

2用途
硅钼棒(玻璃电熔)炉变压器供硅钼棒（玻璃电熔）炉前电源之用。

3结构特征
硅钼棒电热体的电阻随温度升高急剧增大，开始加热时，电热体的电阻较小，所需电压较低，约为工作电压的l/ 4—1/3，根据硅钼棒电热体的工作电压及其电阻和温度的正向特性，变压器输出电压采用多抽头的方式来满足加热体在不同温度时需要的工作电压，从而提高电网功率因数。

4订货须知：
  1、产品型号　
　      　2、额定容量　
　      　3、相数　
　      　4、联接组别　
　      　5、调压方式　
　　      6、高、低压电压　
　　      7、特殊要求

6硅钼棒炉变压器技术数据

型号	额定容量(KVA)	相数	额定电压		联结组标号	损耗(W)		空载电流%	阻抗电压%	外限尺寸(mm) 长×宽×高
型号	额定容量(KVA)	相数	一次(V)	二次(V)	联结组标号	空载	短路	空载电流%	阻抗电压%	外限尺寸(mm) 长×宽×高
DG-10/0.5	10	1	220.380	根据用户要求任意选择		80	250	3.5	3.5	400×350×530
DG-12/0.5	12	1	220.380			85	280	3.5	3.5	400×350×550
DG-16/0.5	16	1	380			100	400	3.2	3.5	430×350×550
DG-20/0.5	20	1	380			120	450	2.85	3.5	450×380×560
DG-25/0.5	25	1	380			130	480	2.8	3.5	450×400×580
DG-30/0.5	30	1	380			150	570	2.6	3.5	470×400×600
DG-40/0.5	40	1	380			160	620	2.5	3.8	500×400×600
DG-50/0.5	50	1	380			180	700	2.5	3.8	530×420×630
DG-80/0.5	80	1	380			200	800	2.1	4	620×400×650
DG-120/0.5	120	1	380			360	1320	1.8	4	750×420×680
SG-20/0.5	20	3	380		D.y11	100	460	3.2	3.5	550×320×480
SG-25/0.5	25	3	380		D.y11	160	640	3.1	3.5	580×350×500
SG-30/0.5	30	3	380		D.y11	180	720	2.8	3.5	600×380×550
SG-35/0.5	35	3	380		D.y11	200	840	2.6	3.5	650×380×550
SG-40/0.5	40	3	380		D.y11	220	920	2.5	3.5	680×400×580
SG-50/0.5	50	3	380		D.y11	300	1400	2.1	3.5	750×400×600
SG-60/0.5	60	3	380		D.y11	340	1600	1.9	3.8	780×400×650
SG-80/0.5	80	3	380		D.y11	380	1900	1.8	3.8	820×430×680
SG-120/0.5	120	3	380		D.y11	480	2160	1.6	4	950×450×700
SG-150/0.5	150	3	380		D.y11	560	2480	1.5	4	1020×500×800
SG-200/0.5	200	3	380		D.y11	620	2600	1.3	4.5	1100×500×950
SG-250/0.5	250	3	380		D.y11	820	3560	0.8	4.5	1150×520×1000
SG-315/0.5	315	3	380		D.y11	920	5200	0.7	4.5	1200×550×1150
SG-400/0.5	400	3	380		D.y11	1120	6000	0.6	4.5	1300×550×1200
SG-500/0.5	500	3	380		D.y11	1140	6900	0.58	4.6	1350×580×1250
SG-630/0.5	630	3	380		D.y11	1450	7100	0.58	4.6	1750×1150×1700
SG-720/10	720	3	10000		D.y11	1600	7500	0.56	4.6	1820×1300×1850
SG-850/10	850	3	10000		D.y11	1750	8250	0.56	4.6	1850×1360×1850
SG-1000/10	1000	3	10000		D.y11	1950	10800	0.56	4.8	2000×1350×2015
SG-1125/10	1125	3	10000		D.y11	2200	12000	0.56	4.8	2065×1350×2075
SG-1600/10	1600	3	10000		D.y11	25000	15000	0.54	4.8	2150×1400×2150
