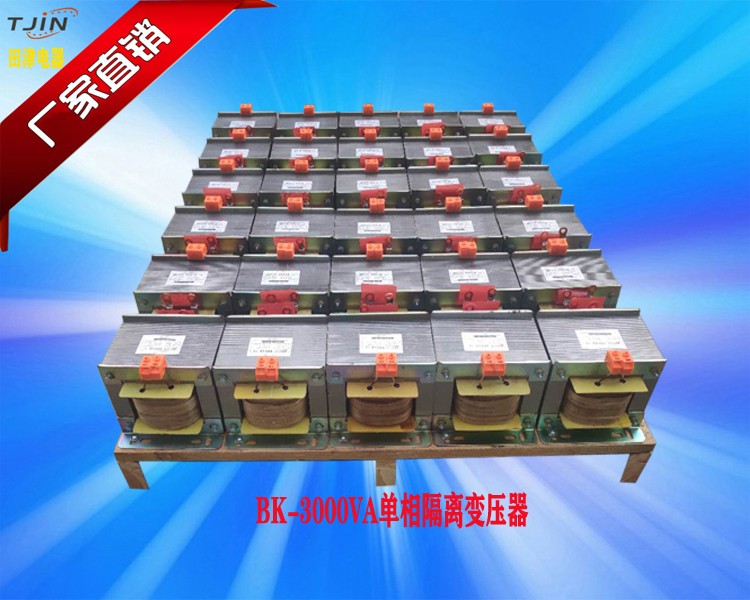

BK-3000VA单相隔离变压器
产品型号：BK-3KVA
输入电压：220v
输出电压：24v
- 产品信息
- 产品特点
- 应用领域
特性优点： | ||
※ 技术参数 | ||
相数 | 单相 | |
容量 | 0.25KVA-200KVA | 0.5KVA-2000KVA |
输入电压 | 1140V 690V 380V 220V 110V | 1￠/3φ220V/380V |
输出电压 | 1140V 660V 380V 220V 200V 127V 110V 100V 48V 36V 24V 12V 6.3V | |
输出电压准确性 | ±1% | |
电压变动率 | ≤1.5% | |
输出波形失真度 | 无失真（与输入波形比较） | |
绝缘等级 | F级、H级、HC级可供选择（常规为H级）耐温180° | |
工作效率 | 自耦式≥99% 感应式（隔离式）≥95% | |
适用频率 | 50/60Hz | |
联接方式 | Y/△任益组合（自耦/隔离变压器） | |
过载能力 | 允许超过1.2倍额定负载工作4小时（可长期满载） | |
噪声 | ≤35dB（一公尺内） | |
温升 | ≤60℃ | |
绝缘电阻 | ≥150MΩ | |
抗电强度 | 3000VAC/1min | |
设计寿命 | 20年 | |
工作环境 | 温度：-20～+45℃湿度：≤95%RH不结露 | |
工作场所 | 无腐蚀性气体及导电粉尘 | |
安规标准 | 产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准 | |
冷却方式 | 干式风冷 | |
备货情况 | 380V/220V 200V 10~100KVA标准机型均备有现货，所有规格均以标准化生产，价格相当合理。 | |
■规格型号及安装尺寸 | ||||
规 格 | 输入电压 | 输出电压 | 不带外壳产品尺寸(cm)/重量(kg) | 带外壳尺寸(cm)/重量(kg) |
DG/BK-100VA | 1140V | 380V | 102*90*105/2.5 | 140*115*120 |
DG/BK-200VA | 105*105*106/4.0 | 150*130*130 | ||
DG/BK-300VA | 115*121*136/5.0 | 170*150*150 | ||
DG/BK-500VA | 135*140*151/7.5 | 200*175*170 | ||
DG/BK-1000VA | 156*150*180/12.0 | 230*210*210 | ||
DG/BK-2000VA | 180*220*190/21.0 | 265*250*230 | ||
DG/BK-3000VA | 200*225*230/29.0 | 300*250*270 | ||
DG/BK-4000VA | 200*230*260/34.0 | 355*300*290 | ||
DG/BK-5KVA | 230*240*260/39.0 | 335*300*290 | ||
DG/BK-6KVA | 240*1900*280/50 | 350*320*350 | ||
DG/BK-7KVA | 240*200*280/52 | 350*320*350 | ||
DG/BK-8KVA | 240*210*280/55 | 350*320*350 | ||
DG/BK-10KVA | 310*230*330/75.0 | 400*320*370 | ||
DG/BK-15KVA | 310*250*328/135.0 | 450*350*400 | ||
DG/BK-20KVA | 385*250*328/180.0 | 550*400*400 | ||
DG/BK-30KVA | 380*290*328/215.0 | 550*400*400 | ||
DG/BK-40KVA | 480*270*500/238.0 | 650*400600 | ||
DG/BK-50KVA | 480*290*500/290 | 750*500*650 | ||
DG/BK-60KVA | 480*310*500/340 | 750*500*650 | ||
DG/BK-80KVA | 600*300*850/430 | 900*550*800 | ||
DG/BK-100KVA | 650*300*950/490 | 900*550*800 |
订货需知
1、变压器的基本型号、规格、容量及数量；
2、变压器的初、次级电压；
3、提供次级电压时最好再提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可以代为设计制造。
产品型号：BK-3KVA
输入电压：220v
输出电压：24v
