当前位置: 首页  »   产品中心  »   变压器  »   三相干式变压器  »   SG-350KVA三相干式变压器

三相干式变压器

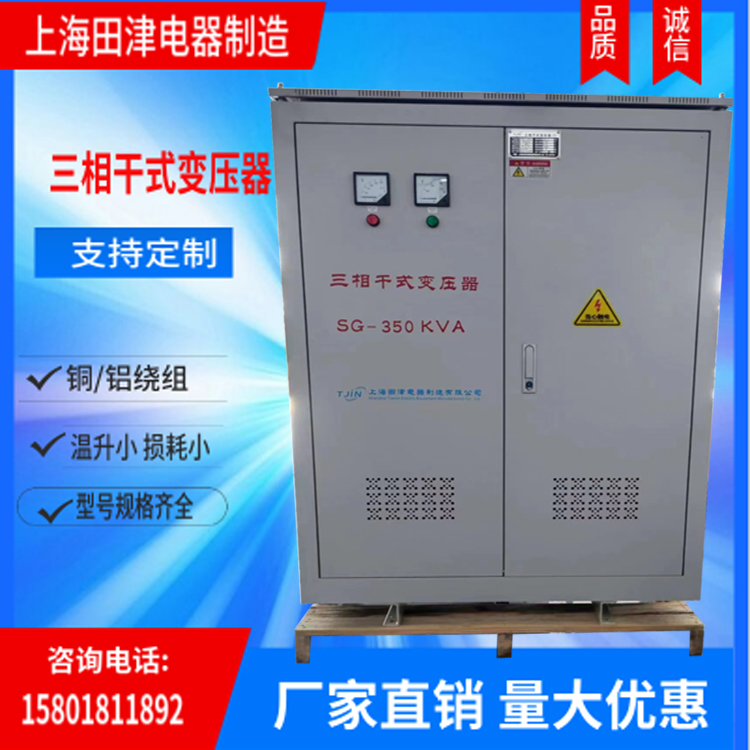

SG-350KVA三相干式变压器

SG-350KVA三相干式变压器

产品型号:SG-350KVA

输入电压:380v

输出电压:280v

  • 产品信息
  • 产品特点
  • 应用领域


产品概述

   公司多年来采用优质材料和先进的工艺技术专业生产 500VA--3000KVA 之间,SG系列三相干式隔离变压器,产品参照国外同类产品最新研制开发进口设备用变压器,产品符合 VDE0550 、 IEC439 、 JB5555 、 GB5226 国际、国家标准。SG 系列三相干式变压器广泛适用于交流 50/60HZ ,输入、输出电压不超过1200V 的各种供电场合。产品的各种输入、输出,电压高低,联接组别,调节抽头位置,绕组容量分配,次级绕组配备,是否要求带外壳等,均根据用户的要求进行精心的设计与制造。

隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器(三角/星形)

1、若电网三次谐波和干扰信号比较严重,采用△/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。

2、可以采用△/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

二、在电源输出端接入隔离变压器(星形/三角)

1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性,可以在Yo/△隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。

3、若负载不平衡,采用Yo/△也不影响稳压电源的正常工作。(低损耗型三相干式安全隔离变压器(H级180℃绝缘等级),  变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,铁芯采用 全新优质高硅硅钢片叠装,全斜接缝。本公司采用先进的制作工艺,有进口绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。

产品参数:

容量

1KVA-3000KVA(根据用户需求定做)

输入电压

额定电压(根据用户要求定做)

输出电压

额定电压(根据用户要求定做)

输出电压准确性

±1%

工作效率

≥98%

波形失真

无附加波形失真

工作保护

具有过流保护;可长期无人值守工作

执行标准

产品符合VDE0550、IEC439、JB5555、GB226等国际国家标准

绝缘电阻

≥150M

绝缘等级

F级、H级、HC级可供选(常规为F级)

接线方式

Y/Y,Y/△,△/Y,△/△任意组合

电气强度

工频正弦电压3000v历时1分钟无击穿及闪烁现象

过载保护

二倍额定电流可维持1分钟

频率

50Hz/60Hz

冷却方式

自冷式

冷却形式

干式

铁心形式

芯式

防潮方式

开放式

环境温度

—15℃+40℃

海拔高度

1000m

相对湿度

90%

产品特点

  在变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

① 特性优点

② 高度隔离

③  N-G性能良好

④ 高度共模干扰抑制

⑤ 将△转换为Y或Y至△

⑥ 电压抽头容易转换

⑦ 按用户的特殊性能要求设计

正常使用条件

1、海拔高度不超过4800M;

2、周围介质温度,最低不低于-35度,最高不高于+45度;

3、电流电压波形似于正弦波;

4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方;

5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃

该系列隔离变压器具有防火、防潮、安全可靠、节约电能及维护方便等优点.

产品优势

1、科学合理的设计,将电压变动率控制在1~1.5%以内。

2、采用优质全新硅钢片制做,有效减少铁损,提高效率。

3、采用高度耐温优质线材制做,自身损耗降至最低,大大提高功效。

4、采用H级绝缘, 耐高温绝缘材料,提高了耐高压强度、绝缘等级,延长使用寿命。

5、高效率设计,真正达95%以上。

6、专利设计,美观、新颖,功率密度大,体积小,空间使用率高。7.产品按结构分为开启式和防护式两种,防护式是采用钢板加工成箱壳,变压器在箱壳内部,箱壳外有进出线孔,以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控报警系统、转向轮等

使用范围

  该系列隔离变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所

用户在购买产品时,请明确以下几点:

1,变压器基本型号、规格、容量及数量

2,变压器的初级、次级电压

3,外形尺寸仅供参考,如有要求尺寸,订货时请说明

4,用户如有特殊要求,本公司可以按用户要求设计

公司电话:021-39501018  技术电话:18917396738

公司名称:上海田津电器制造有限公司


产品型号:SG-350KVA

输入电压:380v

输出电压:280v
