三相干式变压器

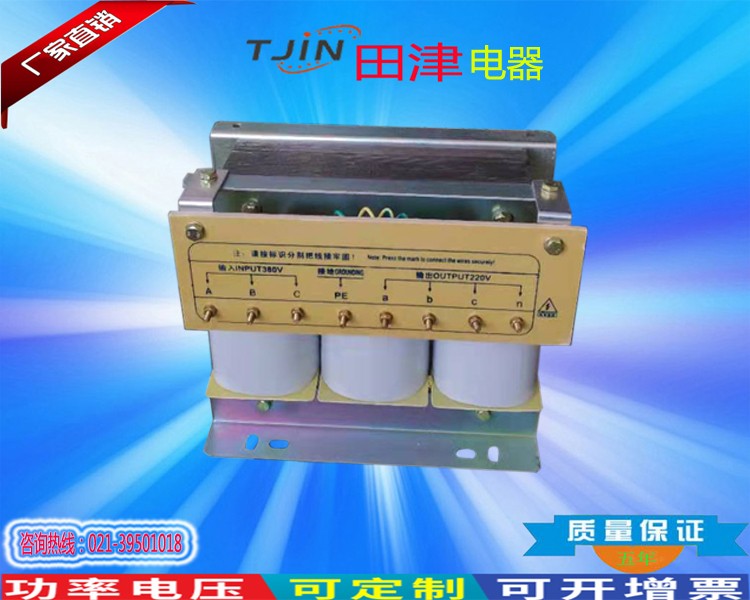

进出口设备专用变压器40KVA

进出口设备专用变压器40KVA

型号:SBK-40KVA

功率:30KVA 40KVA 50KVA

电压:440v/220v 400v/200v



  • 产品信息
  • 产品特点
  • 应用领域

  SG SBK系列三相干式隔离变压器

      SG SBK系列三相干式隔离变压器是本厂在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型电力变压器,从300VA2000KVA之间,符合IEC439GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。SG系列三相干式隔离变压器广泛适用于交流50Hz60Hz,电压2000V以下的电路中,广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置(一般为±5%)、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的设计与制造。

+ 产品特点

隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的隔离变压器。

+ 特性优点:

Ø 高度隔离

Ø N-G性能良好

Ø 高度共模干扰抑制

Ø 转换为YY

Ø 电压抽头容易转换

Ø 按用户的特殊性能要求设计


+隔离变压器加装在稳压电源的应用

一、在电源输入端接入隔离变压器(三角/星形)

1、若电网三次谐波和干扰信号比较严重,采用/Yo隔离变压器,可以去掉三次谐波和减少干扰信号。

2、可以采用/Yo隔离变压器产生新的中性线,使设备与电网中性线无关,避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

二、在电源输出端接入隔离变压器(星形/三角)

1、防止非线性负载的电流畸变,影响到稳压电源的正常工作及反回到电网,起到净化电网的作用。

2、非线性负载电流的畸变影响取样的准确性,可以在Yo/隔离变压器输入端采样,得到能反应实际情况的控制信号,使稳压电源控制正常。

3、若负载不平衡,采用Yo/也不影响稳压电源的正常工作。

  ■技术参数

 产品型号: 带机箱SG   不带机箱:SBK

    输入电压:2000V以下任意

额定电压±10%

环境温度

-15℃-+40℃

    输出电压:2000V以下任意

额定电压+5%(空载)

海拔高度

<1000m

输入电流:         输出电流

效率≥95%

相对湿度

<90%

波形失真

无附加波形失真

安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质.

功能

带机箱配置:具有输入电压、输出电压、电流指示  可根据需求配置保护开关

保护

具有过流保护可长期无人值守工作

绝缘电阻

≥50M

电气强度

工频正弦电压2000V历时1分钟无击穿及闪络现象

凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定

过载能力

二倍的额定电流,维持1分钟

■规格型号及安装尺寸

规 格

输入电压

输出电压

不带外壳产品尺寸(cm)/重量(kg)

带外壳尺寸(cm)/重量(kg)

SG-5 KVA

660V
400V
380V
200V
可根据客户要求订制

380V
220V
110V
36V
可根据客户要求订制

30×15×25/35

45×25×30/56

SG-6KVA

30×16×25/40

45×25×30/64

SG-7KVA

35×15×30/45

50×25×35/80

SG-8KVA

35×16×30/55

50×25×35/80

SG-10KVA

42×21×42/90

60×32×65/130






SG-15KVA

1140V

690v

480v

660V
400V

440v

415V
380V
200V
可根据客户要求订制

1140V

660V

690v

480v

460v

450v

380V
220V

200v

208v

280v

127v
110V
36V
可根据客户要求订制

52×24×52/135

70×35×77/185

SG-20KVA

52×24×52/180

70×35×77/220

SG-30KVA

55×28×65/220

80×40×87/260

SG-40KVA

61×30×65/265

90×50×95/320

SG-50KVA

61×30×65/295

90×50×95/360

SG-60KVA

70×32×66/370

100×50×105/440

SG-80KVA

70×32×67/450

100×50×105/530

SG-100KVA

75×35×68/490

100×50×105/570

SG-120KVA

75×35×68

100×50×105/600

SG-150KVA

85×37×68

120×65×115/690

SG-180KVA

95×45×83

120×65×115/930

SG-200KVA

95×45×83

120×65×115/1010

SG-250KVA

     95×45×83

120×65×115/1180

SG-300KVA

105×45×95

120×70×125/1450

SG-320KVA

105×45×95

130×50×135/1490

SG-350KVA

105×45×95

130×50×135/1600

SG-400KVA

115×55×105

140×60×145/1700



正常使用条件

1、海拔高度不超过2500M;
2、周围介质温度,最低不低于-25度,最高不高于+40度;
3、电流电压波形似于正弦波;
4、不受雨雪侵蚀的场所,无显著摇动和冲击振动的地方;
5、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃

■备注

功率》输入输出电压可根据客户需求定制



型号:SBK-40KVA

功率:30KVA 40KVA 50KVA

电压:440v/220v 400v/200v
